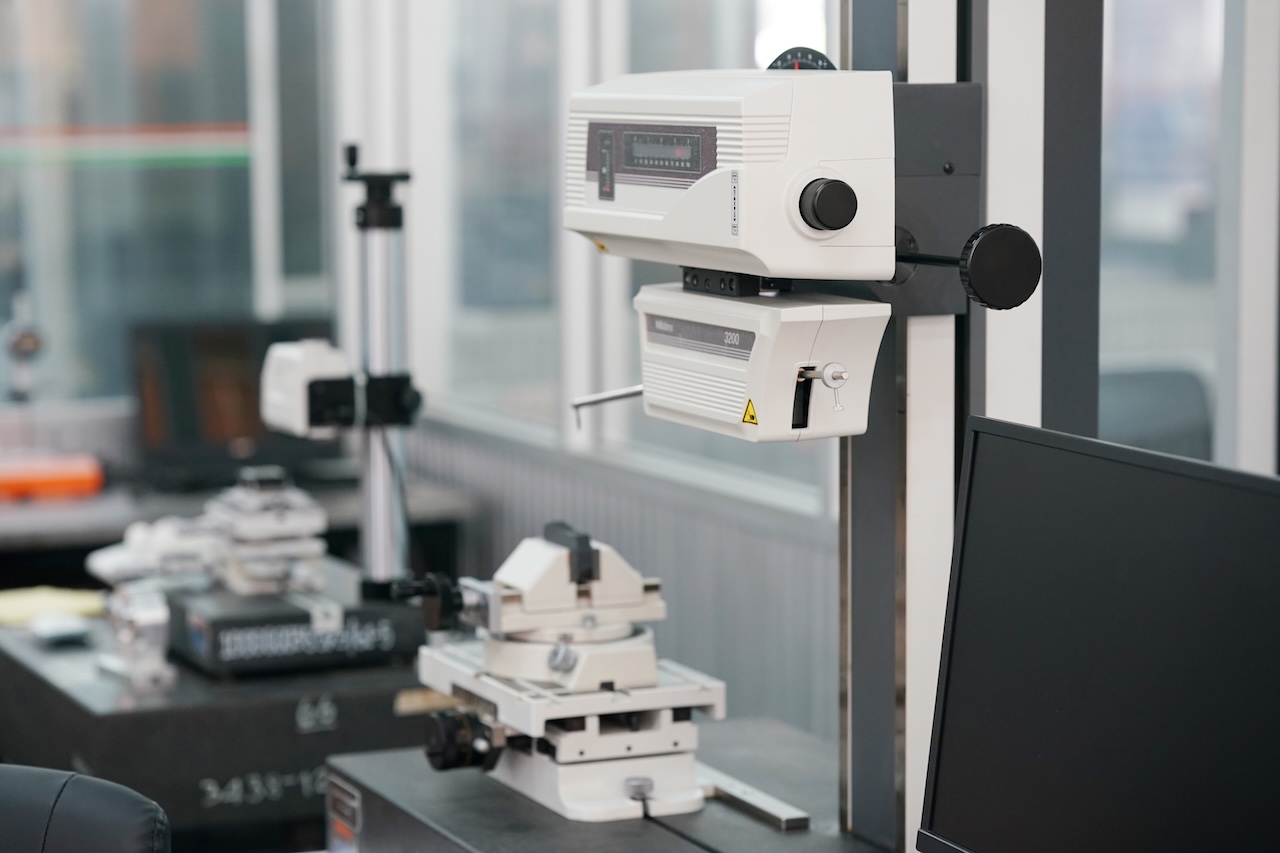

Präzise Rauheitsmessgeräte für Industrie und Forschung
Im Bereich der Oberflächenmesstechnik sind präzise Rauheitsmessgeräte ein entscheidender Faktor für die Qualitätskontrolle und Prozesssicherheit. Die Anforderungen an moderne Fertigungsprozesse steigen, die Spezifikation von Oberflächenstrukturen wird komplexer. GBS metrology bietet Lösungen, die sich nahtlos in Produktionslinien und Labore integrieren lassen und auf optischer 3D-Messtechnik basieren.
Die Bedeutung moderner Oberflächenmessung
Die Analyse von Oberflächenrauheit steht im Mittelpunkt zahlreicher Fertigungs- und Forschungsprozesse. Oberflächenkennwerte wie Ra oder Rz bestimmen die Funktionalität und Lebensdauer von Komponenten. In der Medizintechnik, im Automobilbau oder in der Halbleiterfertigung entscheiden Messergebnisse über die Freigabe einzelner Chargen.
Die Einhaltung internationaler Normen wie ISO EN 21920 ist die Grundlage für reproduzierbare Qualitätskontrolle. Rauheitsmessgeräte liefern objektive, verlässliche Daten zur Bewertung und Dokumentation von Oberflächenstrukturen.
Übersicht der GBS Rauheitsmessgeräte
Für die präzise Erfassung und Bewertung von Oberflächenrauheit bietet GBS metrology eine breite Auswahl an Rauheitsmessgeräten, die auf dem Prinzip der Kohärenz-Scanning-Interferometrie basieren. Die Auswahl der passenden Lösung erfolgt anhand von Messaufgabe, Probengröße und Integrationsanforderungen. Die nachfolgend vorgestellten Messsysteme sind speziell für die Rauheitsmessung optimiert.
smartWLI firebolt8
Dieser Hochgeschwindigkeitssensor ist speziell für den Einsatz in Produktionsumgebungen konzipiert. Er arbeitet mit einer 10GigE-Kamera und liefert bis zu acht Millionen Messpunkte pro Scan. Dadurch eignet sich das Gerät besonders für die schnelle und großflächige Rauheitsmessung mit hoher Auflösung.
smartWLI nimbus8
Mit motorisiertem Objektivrevolver und einer schnellen 10-GigE-Kamera bietet dieses System hohe Flexibilität und ist für universelle Messplätze in Forschung und Entwicklung optimiert. Unterschiedliche Oberflächen können schnell und präzise vermessen werden.
GBScanner
Der optische 3D-Profiler bietet eine Topographiereproduzierbarkeit im Subnanometerbereich. Ein motorisiertes 3-Achsen-Stativ ermöglicht die Messung von Proben bis zu 300 x 300 x 100 mm³. Automatisierte Scans und die Auswertung mit MountainsMap sorgen für effiziente, wiederholbare Rauheitsanalysen.
GBScope
Das Profilmessgerät für Labore und Entwicklung wird manuell oder optional motorisiert betrieben. Es unterstützt den schnellen Objektivwechsel und ist für eine Vielzahl von Oberflächenmessungen ausgelegt, mit Ausnahme von hochglanzpolierten optischen und Halbleiteroberflächen.
smartWLI firebolt
Dieses System verbindet die hohe Messgeschwindigkeit einer 10GigE-Kamera mit der Anwendbarkeit in Produktionslinien. Die robuste Architektur und die Integrationsmöglichkeiten machen es zu einer Lösung für anspruchsvolle Inline- und Nearline-Rauheitsmessungen.
smartWLI compact
Ein kompakter Hochleistungssensor für wiederholte Messungen ähnlicher Proben. Der Sensor ist mit manuell austauschbarem Objektiv ausgestattet und eignet sich besonders für Aufgaben mit konstanten Anforderungen an die laterale Auflösung.
smartWLI nanoscan
Der Sensor für höchste Detailauflösung arbeitet mit blauer LED-Beleuchtung und einer 5-MP-Kamera. Strukturen ab 0,4 µm seitlicher Größe und eine räumliche Abtastung bis 0,03 µm ermöglichen die Analyse feinster Oberflächeneigenschaften.
smartWLI extended range
Dieses Einstiegsmodell verfügt über eine integrierte 5-mm-Achse zur automatisierten Schnellfokussierung und eignet sich für automatisierte Messzyklen in Produktionslinien. Die Bedienung und Integration werden durch das mitgelieferte SDK erleichtert.
smartWLI extended
Der manuelle Revolver und der 400 µm Piezoversteller ermöglichen die Messung extrem glatter Oberflächen. Das System ist flexibel einsetzbar, sowohl als eigenständiges Gerät als auch für kundenspezifische Messstationen.
smartWLI next
Ein High-End-Sensor mit motorisiertem Revolver und Piezoscanner, der mit verschiedenen Kameras konfigurierbar ist. Die Anpassungsfähigkeit auf spezielle Anforderungen und höchste Präzision stehen im Vordergrund.
smartWLI Cylinderinspector3D
Dieses System ist auf die Messung und Rauheitsanalyse von Zylinderbohrungen spezialisiert. Es wird individuell konfiguriert und kann durch spezielle Softwaremodule erweitert werden.
Unsere Produkthighlights
smartWLI GBScope
Technologie und Einsatzbereiche moderner Rauheitsmessgeräte
- Hohe laterale und vertikale Auflösung durch Kohärenz-Scanning-Interferometrie
- Sehr kurze Messzeiten dank paralleler Datenverarbeitung auf GPGPUs
- Präzise Erfassung auch stark geneigter und komplexer Oberflächen
- Automatische Ausreißererkennung und Datenqualitätskontrolle (Advanced Quality Control)
- Einfache Integration in Produktionslinien und automatisierte Messstationen
- Breites Anwendungsspektrum für unterschiedlichste Materialien und Geometrien
- Kompatibilität mit leistungsfähiger Analysesoftware (z. B. MountainsMap®)
- Modularer Aufbau und flexible Systemkonfiguration
Die Rauheitsmessgeräte von GBS metrology basieren auf Kohärenz-Scanning-Interferometrie, einer Technologie, die eine hohe laterale und vertikale Auflösung ermöglicht. Die massive parallele Bildverarbeitung auf GPGPUs führt zu kurzen Messzeiten, während Advanced Quality Control Messausreißer eliminiert.
Dank des Software Development Kits lassen sich die Sensoren einfach in automatisierte Fertigungsprozesse und Messstationen integrieren. Die Systeme werden in der Serienfertigung, Forschung und Entwicklung eingesetzt und eignen sich zur Prüfung von Metallen, Halbleitern, polierten Oberflächen sowie additiv gefertigten Bauteilen.
Sie erfassen Oberflächenstrukturen an Werkzeugkanten, Zylinderlaufflächen oder Wafern und liefern verlässliche Daten für die Qualitätskontrolle und Prozessüberwachung, unabhängig von Material oder Oberflächengeometrie.
GBS – Ihr Partner für hochwertige Rauheitsmessgeräte
GBS metrology bietet ein umfassendes Portfolio an Rauheitsmessgeräten für präzise und effiziente Oberflächenanalysen in Industrie und Forschung. Die modularen Systeme lassen sich flexibel an individuelle Messaufgaben anpassen und integrieren sich nahtlos in bestehende Fertigungsprozesse. Mit modernster Technologie und zuverlässigem Service ist GBS der Ansprechpartner für anspruchsvolle Rauheitsmessung.
