smartWLI nimbus8 –
Hochgeschwindigkeitssensor
mit extremer Auflösung
Ausgestattet mit einem Objektivrevolver und einer hochauflösenden, schnellen 10-GigE-Kamera bietet der Sensor hervorragende Leistung für universelle Messplätze und optische 3D-Profilometer, die in Forschungseinrichtungen für anspruchsvolle Messaufgaben eingesetzt werden.
| Messprinzip | Kohärenz-Scanning (Weißlicht) Interferometer |
| Hochgeschwindigkeits- und Hochauflösungskamera | 3488 x 2192 pixel / 160 fps 10GigE Kamera / optionale Dezimierung, binning and AOI (ROI) |
| Optischer 3D-Sensor | Hochleistungssensor mit motorisiertem Objektivrevolver für bis zu 4 Objektive |
| Messachse | Piezopositioniersystem, kapazitive Closed-Loop-Steuerung; 200μm Messbereich / 30nm Linearitätsabweichung |
| Hochgeschwindigkeitsmessungen | Echtzeit-Bildverarbeitung auf modernen Grafikkarten |
| Allgemeine Auswertungsalgorithmen | HD-EPSI mit kombinierter: VSI (vertical scanning interferometry / Lokalisierung der Interferenzmaxima mit unbegrenztem Scanbereich) PSI (phase shift interferometry für extreme Höhenauflösung) |
| Schnelle und effektive Rauschunterdrückung | Extrem kleine Schrittweiten ermöglichen eine schnelle und effektive Rauschunterdrückung für einzelne Scans und können mit zeitaufwändigen Mittelungsprozessen unter |
| Extreme laterale Auflösung | Unbegrenzte Auswertung von bis zu 8 MP Messpunkten ohne Bereichs- und Auflösungsbegrenzung (außer beschleunigte Messungen mit Dezimierung, Binning und AOI |
| vergrößerter/erhöhter Akzeptanzwinkel | Bildkorrekturen und Kontrastverstärkung ermöglichen die Erkennung schwacher Signale und die Messung steiler Geometrien auf glänzenden Objekten |
| konturfreie Scanverfahren | AQC (Advanced Quality Control) vergleicht das Interferenzsignal jedes Messpunkts mit einem idealen Signal und eliminiert Ausreißer ohne Matrixfilter. |

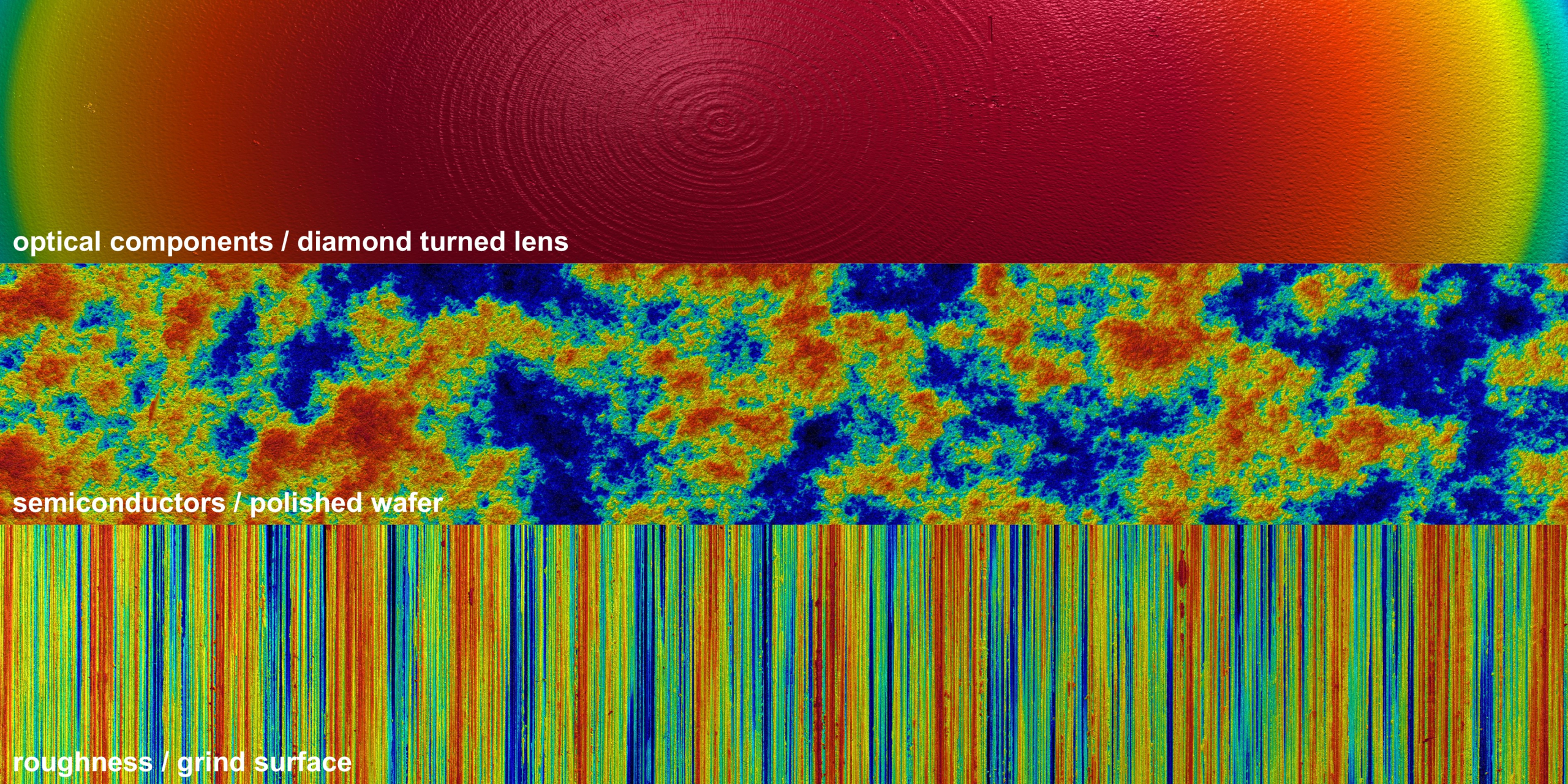

Anwendungsbeispiel
Materialien zum Download
Sie können eine unterschiedliche Anzahl von Dateien herunterladen. Wählen Sie eine oder mehrere Dateien zum Herunterladen aus
Kontaktieren Sie unser Team!
Empfohlene Produkte
smartWLI firebolt
smartWLI firebolt8
Entdecken Sie
unser Zubehör
Maximale Messgenauigkeit erfordert nicht nur einen leistungsfähigen 3D-Oberflächensensor – sondern auch ein optimal abgestimmtes Zubehör. Unser Zubehörprogramm wurde gezielt entwickelt, um die Leistungsfähigkeit unserer Systeme voll auszuschöpfen und Ihre Messergebnisse auf ein neues Niveau zu heben.

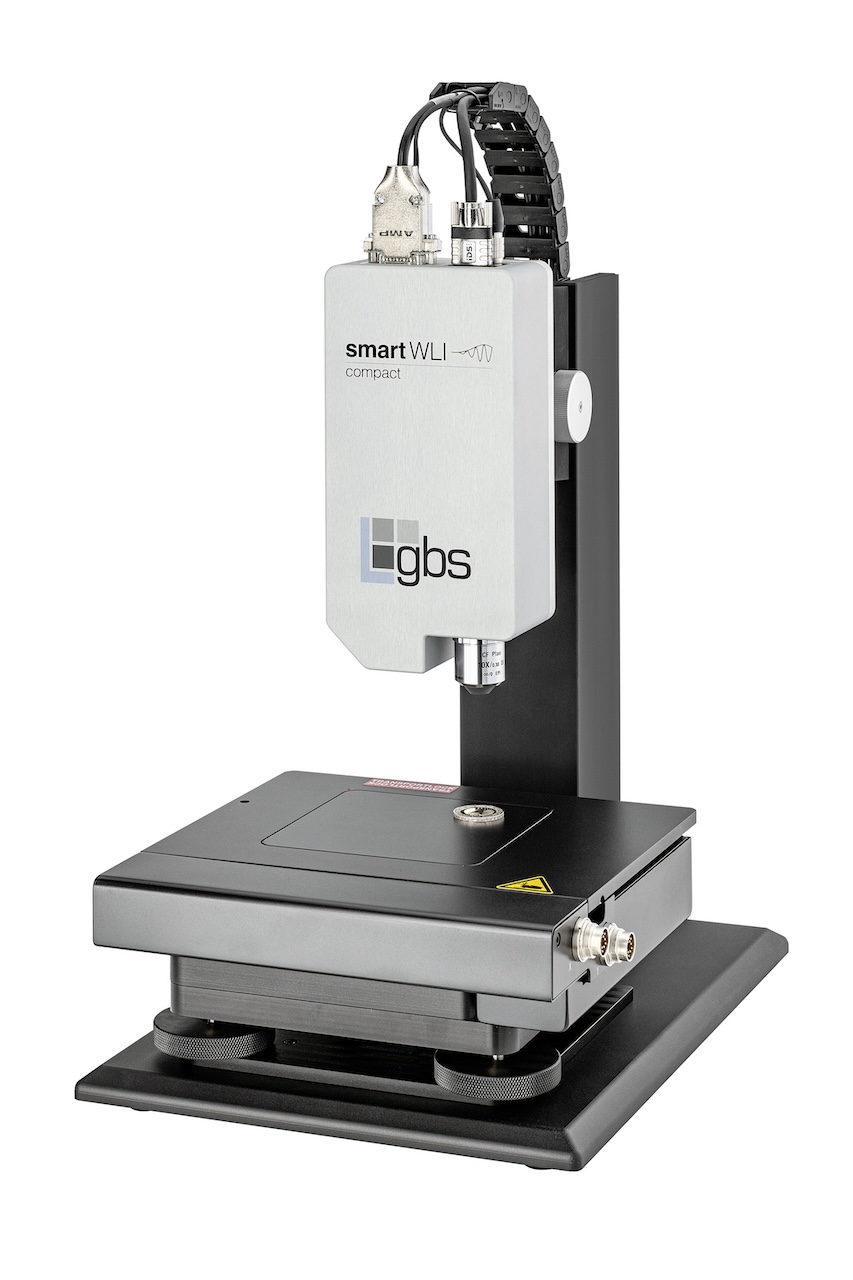

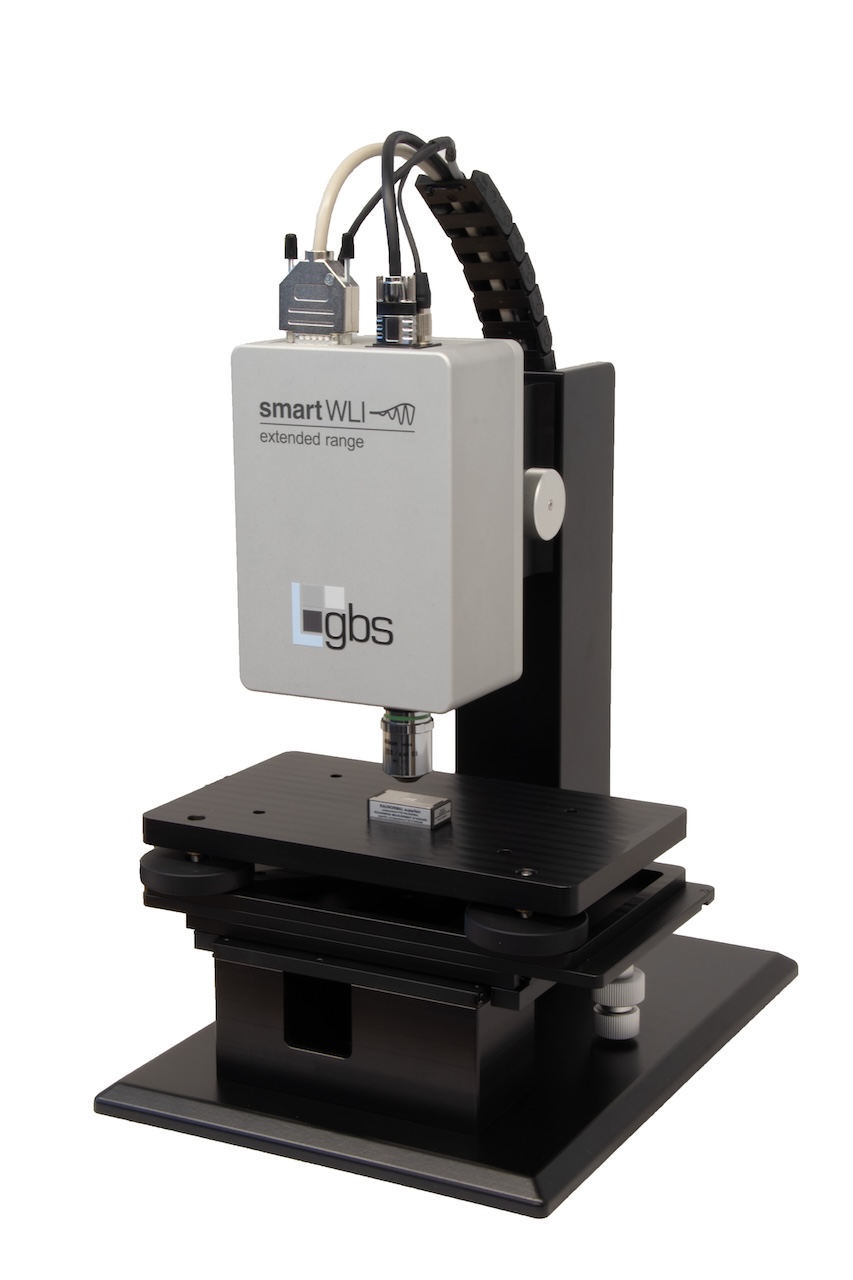

Stative & Granitportale

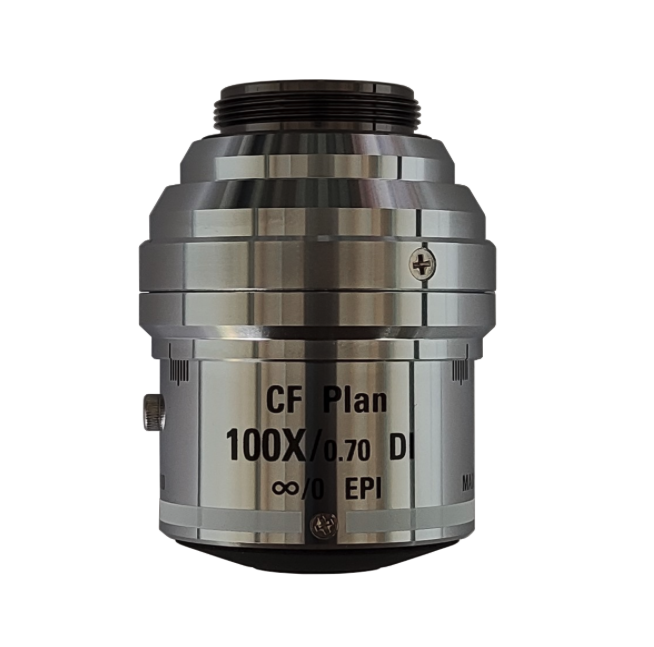

Objektive

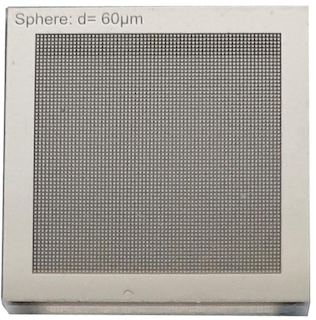

Kalibrierstandards

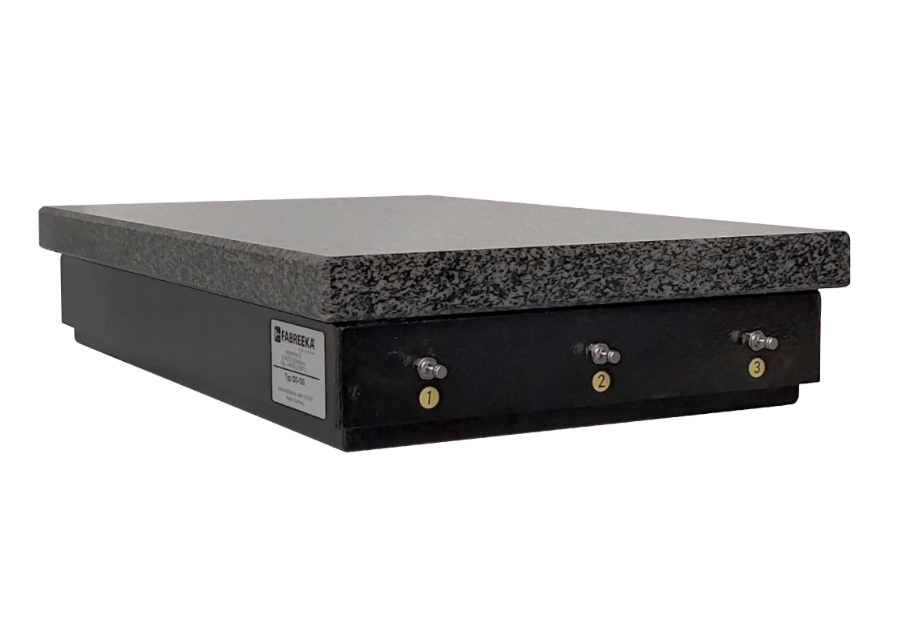

Schwingungsisolation
