smartWLI extended range –
mit einem mittleren Z-Scanbereich
Der Sensor ist das Einstiegsmodell in die smartWLI-Produktfamilie. Die integrierte 5-mm-Achse ermöglicht eine automatisierte Schnellfokussierung mit Entfernungserkennung und automatisierten Messungen. Das spart Zeit und vereinfacht die Sensorintegration in Produktionslinien.
Das SDK inklusive C++- und C#-Bibliotheken sowie Quellcode für Beispielanwendungen ermöglicht die einfache Integration des Sensors in High-End-Messstationen für Halbleiter und Optik.
| optischer 3D Sensor | Sensor mit manuell wechselbaren Objektiven |
| Messprinzip | Kohärenz-Scanning (Weißlicht) Interferometer |
| Messachse | mechanische Präzisionsachse 5 mm Messbereich / 3 μm Linearitätsabweichung |
| Hochgeschwindigkeitskamera | 1920 x 1200 Pixel / 169 Hz und Beschleunigung bis zu 3.2 kHz bei eingeschränkter Messpunktanzahl |
| Höhenberechnung | massiv parallele Verarbeitung der Bilddaten in Echtzeit Nutzung programmierbarer Hochleistungs-Grafikkarten |
| SDK | Softwarebibliotheken in C++ und C# mit Beispielapplikation und zugehörigem Quellcode Ansteuerung aller Sensorfunktionen |
| Bewertungsalgorithmen | VSI (Vertikal Scanning Interferometrie) EPSI (Extended Phase Shift Interferometrie) |
| Profilmittelungen | optionale Mittelung über bis zu 40 Einzelmessungen zur Rauschunterdrückung |
| Schrittweiten | variable Schrittweiten zur Optimierung von Auflösung und Messgeschwindigkeit |

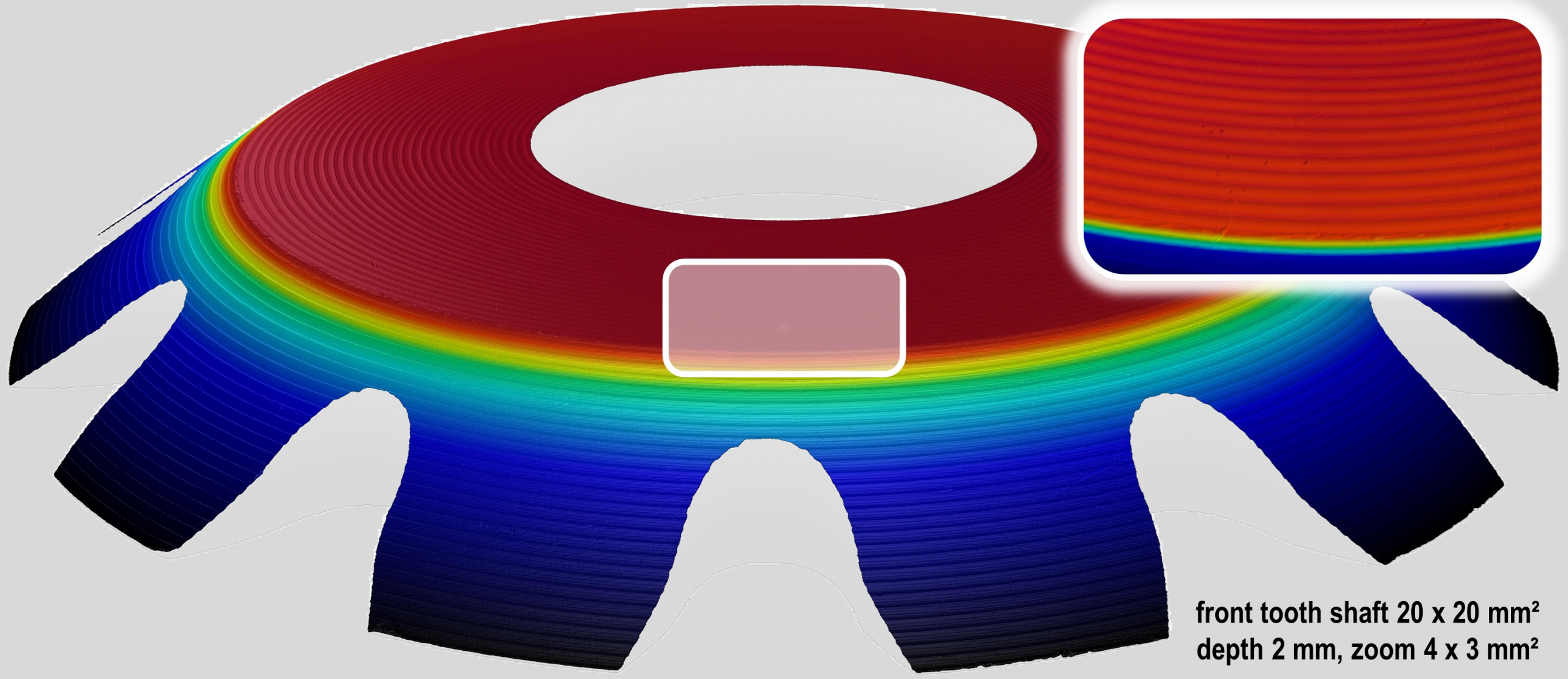

Anwendungsbeispiel
