Optische Oberflächenprüfung für präzise und zuverlässige Qualitätskontrolle
In der modernen Industrie ist die optische Oberflächenprüfung ein entscheidender Faktor für gleichbleibend hohe Produktqualität. Sie ermöglicht die schnelle und zerstörungsfreie Analyse von Strukturen, Rauheiten und Formabweichungen – selbst im Mikrometerbereich.
So erhalten Unternehmen aus Fertigung, Forschung und Medizintechnik zuverlässige Messdaten, die direkt zur Prozessoptimierung, Qualitätssicherung und lückenlosen Dokumentation beitragen.
Die GBS metrology GmbH entwickelt dafür leistungsfähige Messsysteme, die höchste Präzision mit industrieller Robustheit verbinden.
Basierend auf Weißlichtinterferometrie entstehen Lösungen, die sowohl im Labor als auch inline in automatisierte Fertigungsprozesse integriert werden können.
Optische Oberflächeninspektion mit System
Die optische Oberflächeninspektion von GBS metrology ist ein digitales Prüfverfahren zur vollständigen dreidimensionalen Erfassung mikro- und nanometrischer Strukturen.
Auf Basis der Weißlichtinterferometrie werden Oberflächentopografien mit hoher Präzision sichtbar gemacht. Dadurch lassen sich selbst kleinste Oberflächendefekte wie Mikrorisse, Poren, Einschlüsse, Kratzer, Kantenabbrüche oder Formabweichungen zuverlässig erkennen – auch bei komplexen Bauteilgeometrien.
Das Ergebnis sind belastbare Daten für reproduzierbare Qualitätsentscheidungen in der Fertigung und Entwicklung.
Ergänzt wird das Verfahren durch eine GPU-basierte Datenverarbeitung, die eine Echtzeitauswertung bei minimalen Zykluszeiten ermöglicht. So entsteht eine leistungsfähige Kombination aus hoher Auflösung, Geschwindigkeit und einfacher Integration in industrielle Prozesse.
Automatisierte optische Oberflächenprüfung
In der automatisierten optischen Oberflächenprüfung werden Messsysteme direkt in Fertigungslinien integriert. Dadurch erfolgt die Qualitätskontrolle kontinuierlich und ohne Unterbrechung des Produktionsprozesses.
Optische Sensoren erfassen dabei in Echtzeit Oberflächenmerkmale und Strukturparameter. Die gewonnenen Daten ermöglichen unmittelbare Prozesskorrekturen und sichern eine gleichbleibend hohe Qualität – auch bei großen Stückzahlen und hohen Taktzeiten.
Die Integration erfolgt über standardisierte Schnittstellen und unterstützt eine durchgängige, ISO-konforme Dokumentation der Messergebnisse
Messgenauigkeit und Reproduzierbarkeit

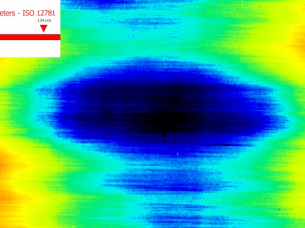

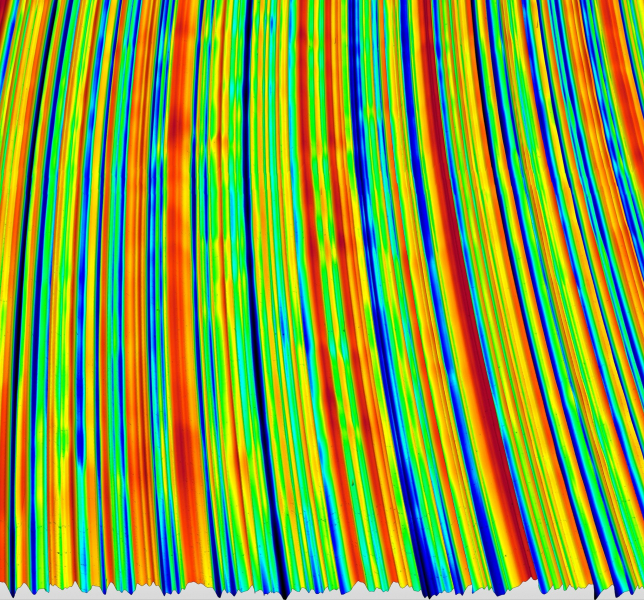

Die hohe Messgenauigkeit der Systeme von GBS metrology basiert auf einer stabilen optischen Konstruktion und präziser Kalibrierung. Ergebnisse sind rückführbar und entsprechen internationalen Normen. Detaillierte Datensätze erleichtern die Auswertung von Rauheitsmessungen und Ebenheitsmessungen in Forschung und Produktion.
Die Produktwelt von GBS metrology: skalierbare 3D-Oberflächenmesstechnik
Die Produktwelt von GBS metrology umfasst optische 3D-Sensoren, 3D-Profilometer, Portalmessgeräte und Messstationen – ausgelegt für den Einsatz im Labor, in der Forschung sowie für die robuste Integration in industrielle Fertigungsumgebungen.
Im Zentrum steht die smartWLI-Produktfamilie auf Basis der Weißlichtinterferometrie: vom wirtschaftlich attraktiven smartWLI GBScope über nanoscan für höchste Auflösungen bis hin zu High-End-Systemen wie smartWLI next mit motorisiertem Objektivrevolver für flexible Messaufgaben.
Für Anwendungen mit hohen Taktzahlen in der Produktion erweitern nimbus8 und firebolt8 das Portfolio um Hochgeschwindigkeitssensoren, die eine seltene Kombination aus 8-Megapixel-Auflösung und sehr kurzen Messzeiten ermöglichen.
Die Sensoren lassen sich flexibel in bestehende Systeme integrieren und verfügen über ein ausgereiftes SDK als leistungsfähige Schnittstelle zur Anbindung an eigene Software- und Automatisierungslösungen.
Ergänzt wird das System durch smartVIS3D zur zentralen Steuerung und Auswertung sowie durch präzise abgestimmtes Zubehör wie Granitportale, Objektive, Kalibrierstandards und Schwingungsisolationslösungen – für eine stabile und reproduzierbare Messumgebung.
smartWLI GBScope
Technologische Grundlagen der optischen Oberflächenprüfung und Prozessintegration
Inline-Prüfung und Prozessanalyse
Für die Inline-Prüfung liefert GBS metrology Systemlösungen mit hoher Stabilität und Langzeitreproduzierbarkeit. Eine optionale Verbindung zu Ebenheitsmessungen und Formanalysen ermöglicht ganzheitliche Qualitätsbewertungen über mehrere Prozessstufen hinweg. Die Erfassung im Nanometerbereich gewährleistet präzise Prozesssteuerung und verringert Ausschuss.
Die Systeme von GBS metrology kombinieren optische Interferenzverfahren mit moderner Sensorik und Bildauswertung. Dadurch können sowohl metallische als auch transparente Materialien analysiert werden. Der modulare Aufbau der Geräte ermöglicht die Anpassung an unterschiedliche Messobjekte – von kleinsten Präzisionskomponenten bis zu großflächigen Werkstücken.
Datenverarbeitung und Softwareintegration
Dank GPU-basierter Parallelverarbeitung werden Bilddaten in Echtzeit erfasst und bewertet. Die hauseigene smartVIS3D-Software erlaubt Funktionen wie ermöglicht präzises Stitching zur Rekonstruktion großflächiger Oberflächen, Höhenfilterung und statistische Analyse. Über offene Schnittstellen ist eine nahtlose Integration in kundenspezifische Systeme und Automatisierungslösungen möglich.
Anwendungsfelder der optischen Oberflächenprüfung
Die optische Oberflächenprüfung deckt ein breites Spektrum industrieller Anwendungen ab. Typische Einsatzbereiche umfassen:
Automobilindustrie: Analyse von Dichtflächen, Lagerstellen und Zylinderlaufflächen zur Sicherung der Funktionsfähigkeit.
Halbleiterfertigung: Kontrolle von Wafer-Topografien und Mikrostrukturen in der Entwicklung und Serienprüfung.
Medizintechnik: Beurteilung von Implantat- und Instrumentenoberflächen hinsichtlich Rauheit und Topografie.
Optik und Photonik: Vermessung von Linsen, Spiegeln und Prismen für höchste Abbildungsqualität.
Additive Fertigung: Evaluierung von 3D-gedruckten Komponenten auf Maßhaltigkeit und Oberflächenstruktur.
GBS metrology – Ihr Partner für optische Oberflächenprüfung
Seit 1997 entwickelt die GBS metrology GmbH hochpräzise 3D-Messsysteme auf Basis der Weißlichtinterferometrie. Die langjährige Expertise verbindet technische Kompetenz mit industrieller Erfahrung.
Unsere Kunden profitieren von fundierter Beratung, maßgeschneiderten Systemlösungen und zuverlässigem Support über den gesamten Lebenszyklus der Systeme.
Unternehmen aus der Automobilindustrie, Medizintechnik, Halbleiterfertigung und Forschung setzen auf die präzisen Messdaten von GBS, um Produktionsprozesse zu optimieren und Qualität rückführbar zu dokumentieren. Durch kontinuierliche Weiterentwicklung entstehen Systeme, die flexibel an neue Anforderungen angepasst werden können.
