Zylinderlaufflächen
Die Bewertung von Laufflächen in Zylindern ist eine wichtige Messaufgabe um sicherzustellen, dass die Zylinder den Belastungen beim Einsatz im Verbrennungsmotoren, Kompressoren… gewachsen sind. Für entsprechende Messungen werden der smartWLI Cylinderinspector 3d und modifizierte Sensoren mit Spezialobjektiven, langen Arbeitsabstand und Umlenkspiegel eingesetzt.
Messen Sie nicht irgendwas. Messen Sie das, was zählt.
Sie können eine unterschiedliche Anzahl von Dateien herunterladen. Wählen Sie eine oder mehrere Dateien zum Herunterladen aus

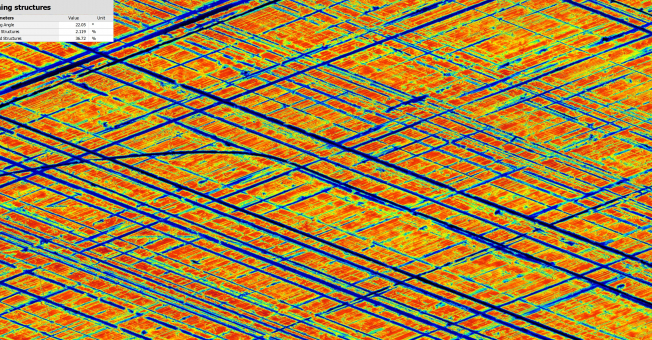

Zylinderoberfläche mit einer klar ausgeprägten Riefenstruktur, hohem Öltransport-Volumen, gleichmäßig ausgeprägten ansteigenden und abfallenden Riefen und einem Oberflächenfehler (ausgebrochenes Korn des Hon Werkzeuges (?)).

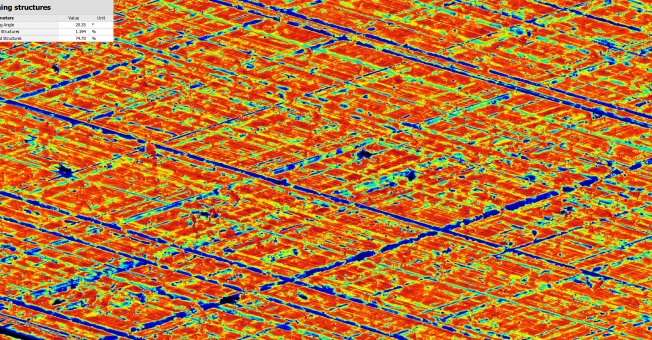

Zylinderoberfläche mit unterbrochener Riefenstruktur die nicht so klar ausgeprägt sind, wie in Beispiel 1 und damit den Öltransport.

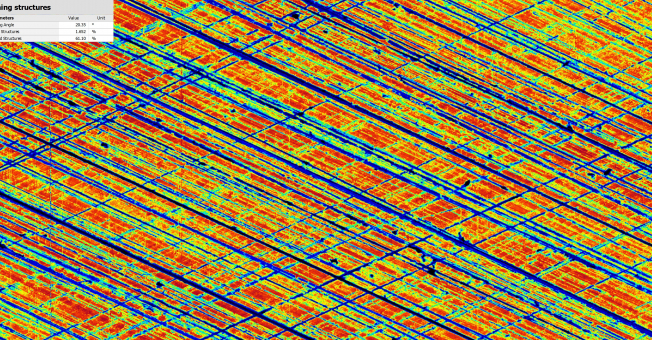

Zylinderoberfläche mit beginnendem Verschleiß. Senkrecht verlaufende Riefen verursachen einen Peak bei 90° in der Winkelverteilung. Entsprechend unerwünschte Riefen erhöhen den Ölverbrauch ohne an der Reduktion der Reibung beteiligt zu sein.
