Innovative 3D-Messtechnik von GBS metrology
Im Bereich der Oberflächenbewertung gewinnt die 3D-Messtechnik zunehmend an Bedeutung. GBS metrology GmbH bietet Lösungen, die mit hohen Messgeschwindigkeiten, flexiblen Einsatzmöglichkeiten und zuverlässigen Ergebnissen überzeugen. Unternehmen, die auf Qualitätssicherung, Prozesskontrolle und Forschung Wert legen, finden in der 3D-Messtechnik von GBS passgenaue Systeme für verschiedenste Anforderungen.
Oberflächenanalyse in drei Dimensionen
Die 3D-Messtechnik beschreibt Verfahren zur räumlichen Erfassung von Mikro- und Nanostrukturen auf Werkstücken. Im Unterschied zu klassischen Messmethoden liefert sie vollständige topografische Informationen und ermöglicht die Analyse von Rauheit, Struktur und Formabweichungen.
Optische Verfahren, insbesondere die Weißlichtinterferometrie, bieten die Möglichkeit, unterschiedlichste Materialien schnell und kontaktlos zu bewerten. Die Technik eignet sich sowohl für die Fertigungskontrolle als auch für den Einsatz im Labor.
Branchenspezifische Einsatzbereiche der 3D-Messtechnik von GBS

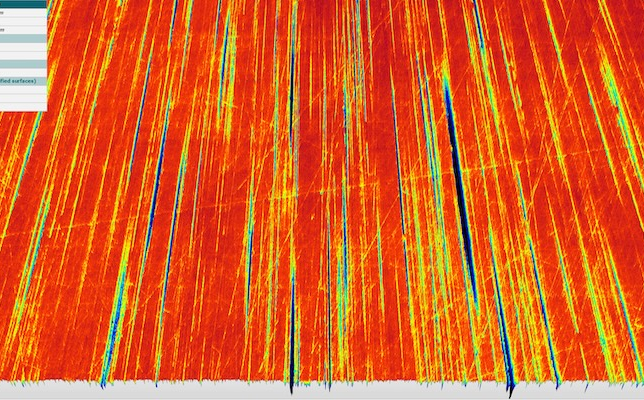

Spanende Fertigung
Rauheitsmessungen und Mikrostruktur-Analysen an bearbeiteten Metalloberflächen steigern die Prozesssicherheit und dokumentieren die Oberflächenqualität in der Serienfertigung.
Halbleiterindustrie
Polierte und strukturierte Wafer werden mit hochauflösenden Sensoren auf feinste Topografien und Defekte geprüft, um die Zuverlässigkeit der Halbleiterprozesse sicherzustellen.
Werkzeug- und Formenbau

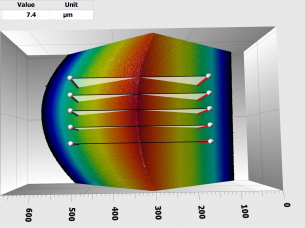

Schneidkanten von Fräsern, Dreh- und Wendeschneidplatten werden hinsichtlich Kontur, Kantenradius und Verschleiß optisch vermessen, um Standzeiten und Bearbeitungsqualität zu überwachen.
Medizintechnik
Implantatoberflächen und medizinische Komponenten werden hinsichtlich Rauheit, Topografie und Struktur ausgewertet, um Biokompatibilität und Funktion zu gewährleisten.
Optische Komponenten
Linsen, Prismen und Spiegel werden auf Formgenauigkeit und Oberflächengüte geprüft, sodass Abbildungsqualität und Funktion optischer Systeme gesichert bleiben.
Additive Fertigung
3D-gedruckte Bauteile werden auf Oberflächenrauheit, Maßhaltigkeit und Defekte untersucht, um die Anforderungen an Funktion und Nachbearbeitung zu erfüllen.
Tribologie
Verschleißflächen, Kugellaufbahnen und Schutzschichten werden hinsichtlich Volumenverlust, Oberflächenstrukturen und Schichtdurchbrüchen optisch gemessen und dokumentiert.
Forschung und Entwicklung
Prototypen, innovative Materialien und Mikrostrukturen werden detailliert charakterisiert, um Materialeigenschaften gezielt analysieren und weiterentwickeln zu können.
Elektronikfertigung
Bauteiloberflächen und Lötstellen werden auf Parallelität, Struktur und Defekte geprüft, sodass die Funktionalität elektronischer Komponenten sichergestellt wird.
Motoren- und Zylinderfertigung
Zylinderlaufflächen werden auf Rauheit, Verschleiß und Strukturdefekte untersucht, um Belastbarkeit und Lebensdauer von Motoren und Kompressoren zu sichern.
Lösungen für präzise Oberflächenmessung
GBS metrology GmbH entwickelt und produziert optische 3D-Sensoren, Profilometer und Portalmessgeräte für die industrielle Praxis. Optische 3D-Sensoren mit kompakter Bauweise und hoher Messgeschwindigkeit lassen sich in bestehende Produktionslinien integrieren.

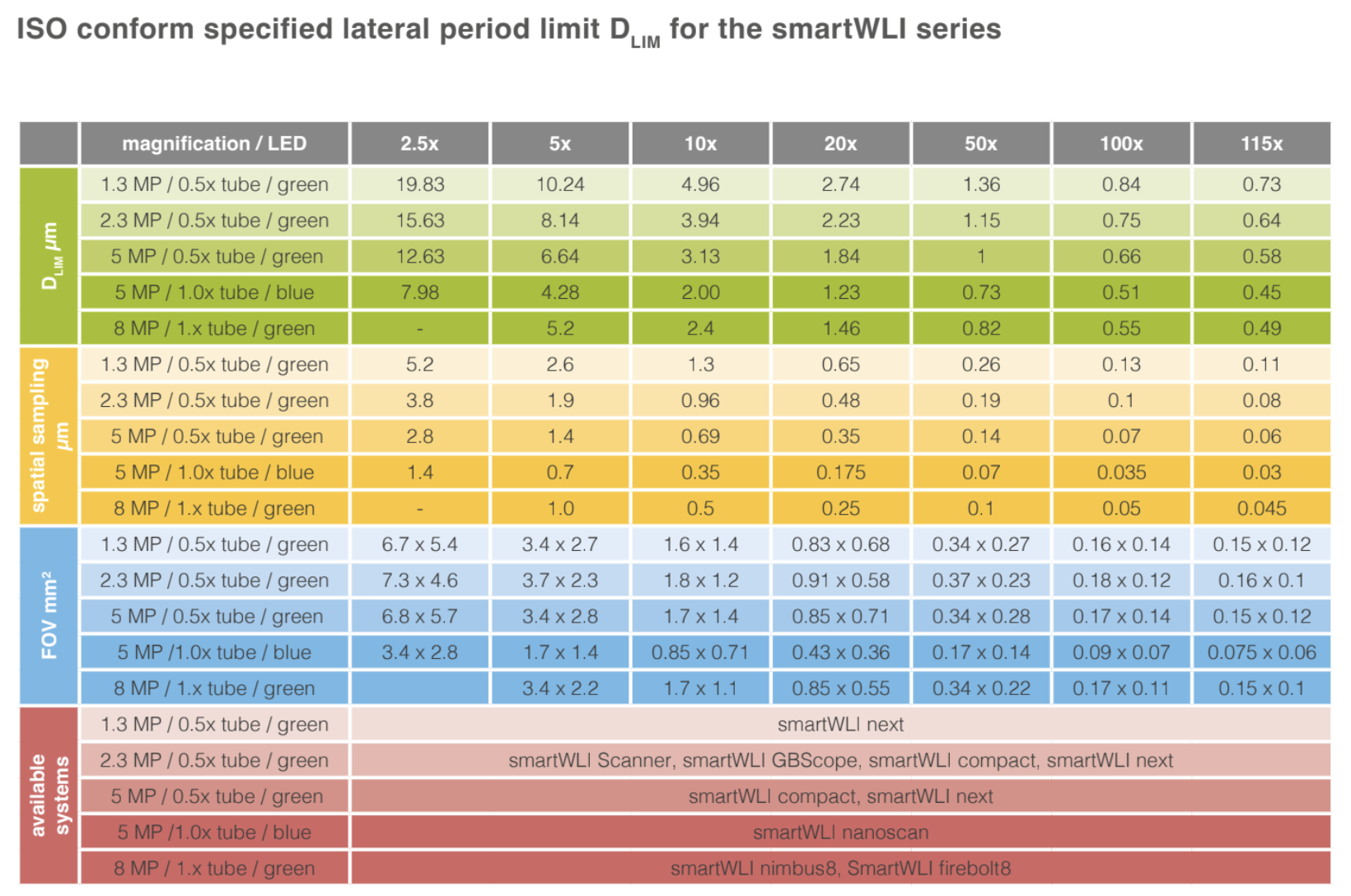

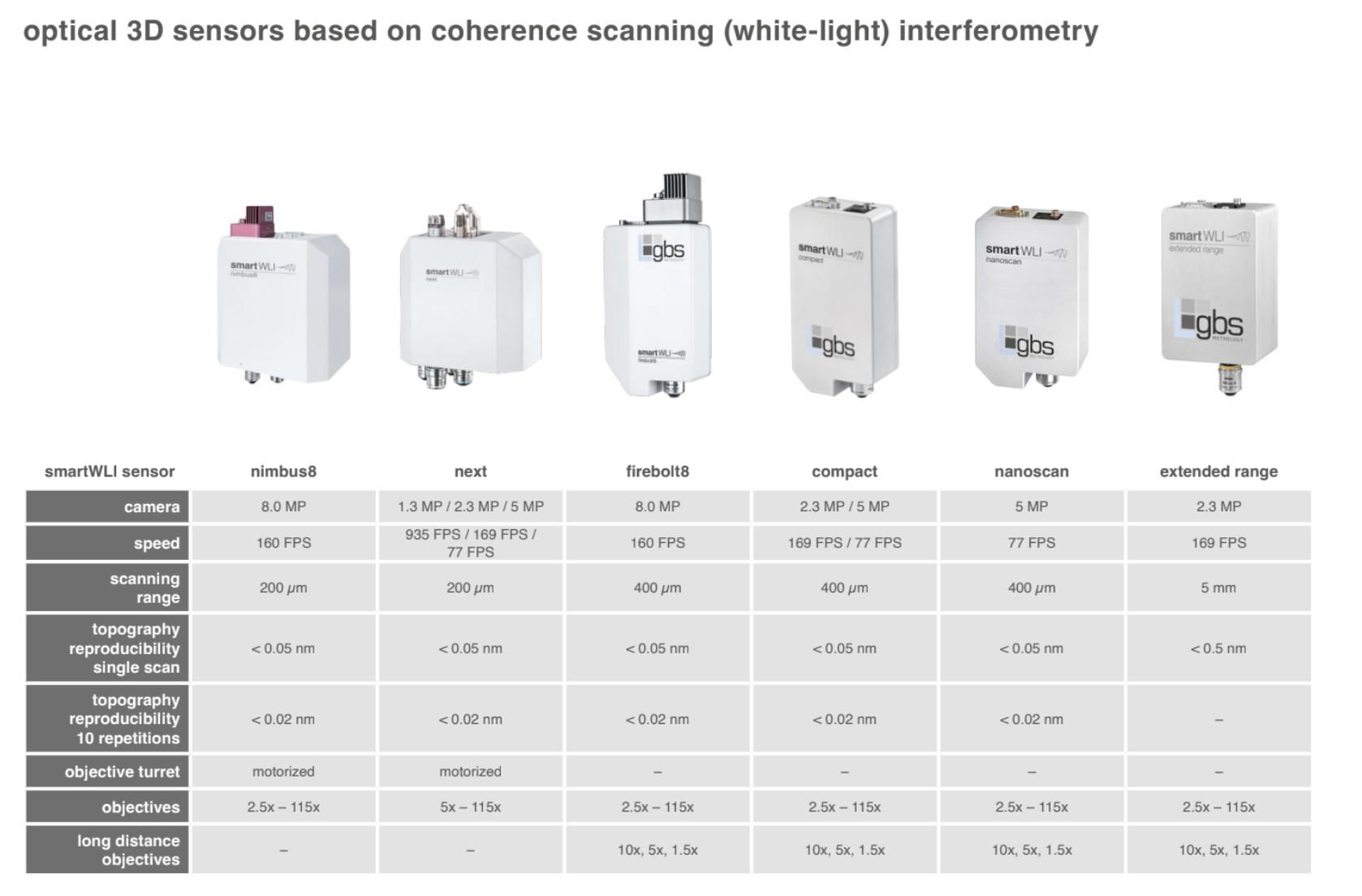

Profilometer mit wechselbaren Objektiven und motorisierten Revolvern erlauben flexible Konfigurationen. Portalmessgeräte ermöglichen die Analyse großer Messobjekte. Anwender können aus einer Vielzahl von Systemen wählen, die sich im Messbereich, in der Auflösung und im Funktionsumfang unterscheiden. Ein tabellarischer Vergleich der technischen Daten erleichtert die Auswahl eines passenden Systems:
Unsere Produkthighlights
smartWLI GBScope
Technologische Besonderheiten der GBS Systeme
Zentrale Vorteile der optischen 3D-Messtechnik von GBS
- Hohe Messgeschwindigkeit durch GPU-basierte Datenverarbeitung
- Präzise Erfassung von Mikro- und Nanostrukturen
- Kontaktlose und zerstörungsfreie Messung verschiedenster Materialien
- Flexible Systemkonfiguration durch wechselbare Objektive
- Integration in Produktionslinien und Laborumgebungen möglich
- Rückführbare Kalibrierung nach internationalen Normen
- Robuste Bauweise für industrielle Anwendungen
- Automatisierte Auswertung und Qualitätskontrolle der Messergebnisse
- Zuverlässige Messungen auch bei steilen Flanken und komplexen Geometrien
- Umfangreiche Softwarelösungen für Auswertung und Datenexport
Die 3D-Messtechnik von GBS basiert auf Weißlichtinterferometrie und GPU-basierter Datenverarbeitung. Durch die massive parallele Bildverarbeitung auf GPGPUs werden kurze Messzeiten realisiert.
Selbst komplexe Bauteile mit steilen Flanken lassen sich erfassen. Das Zusammenspiel von Speedytec-Technologie, smartVIS3D-Software und MountainsMap® garantiert eine lückenlose Messdatenerfassung. Die Systeme liefern Daten mit hoher Auflösung, eliminieren Ausreißer und erlauben die Integration in automatisierte Produktionsumgebungen. Ein SDK unterstützt die einfache Einbindung in kundenspezifische Software.
GBS – Ihr Partner für innovative 3D-Messtechnik
GBS metrology bietet präzise und flexible Systeme zur optischen 3D-Messung von Oberflächen für Industrie und Forschung. Anwender profitieren von schneller, zerstörungsfreier Messdatenerfassung sowie individuell konfigurierbaren Lösungen für verschiedenste Anwendungen.
